Chemical filter

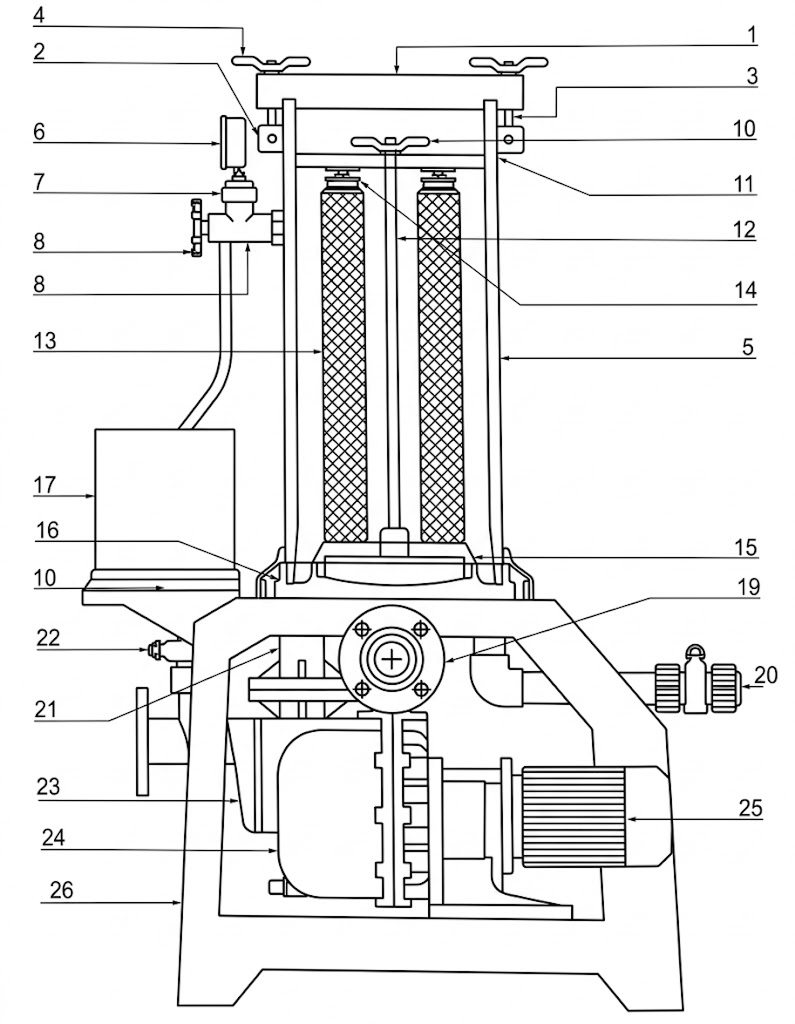

Chemical filter part
1	Upper cover	10	Core Shaft Nut	19	Outlet(Movable Fange)
2	SUS Clamp	11	Camp	20	Cleaning Outlet
3	SUS Screw	12	Core Shaft	21	Filter Inlet (Movble Fange)
4	RED Handle	13	Core Filter	22	Mixing Tank Switch
5	Filter Body	14	Upper Seat Spring	23	Pump Suction Inlet
6	Pressure Gauge	15	Core Filter Stand	24	Pump Body
7	Pressure Gauge Holder	16	Filter Lower Cover	25	Motor
8	Exhaust Value	17	Active Carbon Mixing Tank	26	Filter Stand
9	Exhaust Value Body	18	Mixing Tank Seat

The filtration system offers versatile operational capabilities, providing multiple filtering options.
It is designed with fundamental filtration knowledge to help users understand
the specific characteristics required for different filtration needs. ระบบการกรองนี้มีคุณสมบัติการใช้งานที่หลากหลาย ให้ตัวเลือกการกรองหลายแบบ
ได้รับการออกแบบโดยอาศัยความรู้พื้นฐานด้านการกรอง เพื่อช่วยให้ผู้ใช้เข้าใจ
ลักษณะเฉพาะที่จำเป็นสำหรับความต้องการการกรองที่แตกต่างกัน 该过滤系统具有多样化的应用特性，提供多种过滤选择。
其设计基于过滤基础原理，以帮助用户理解
针对不同过滤需求所需的特殊特性。
The outer structure of the filter unit is manufactured from KRPP plastic reinforced with fiber.
Its key features include high heat resistance and strong resistance to both acids and alkalis. โครงสร้างภายนอกของชุดกรองผลิตจากพลาสติก KRPP เสริมด้วยเส้นใย
คุณสมบัติที่สำคัญ ได้แก่ ทนความร้อนสูงและทนทานต่อกรดและด่างได้ดี 过滤器本体外壳采用纤维增强 KRPP 塑料制造。
其主要特点包括优异的耐高温性能，以及对酸、碱的强耐腐蚀性。
In cases where the motor experiences high electrical load (overload) or phase failure (single-phase running),
an automatic power cut-off system can be installed as an additional safety feature. ในกรณีที่มอเตอร์มีภาระทางไฟฟ้าสูงเกินไป (โอเวอร์โหลด) หรือเกิดความผิดพลาดของเฟส (ทำงานด้วยเฟสเดียว)
สามารถติดตั้งระบบตัดไฟอัตโนมัติเป็นคุณสมบัติด้านความปลอดภัยเพิ่มเติมได้ 在电机发生高电流负载（过载）或缺相运转（单相运行）时，
可加装自动断电保护系统，以提升设备的安全性。
The unit is engineered with a precise and robust structural design,ensuring easy disassembly,
maintenance, and replacement of various filter components. ตัวเครื่องได้รับการออกแบบโครงสร้างอย่างแม่นยำและแข็งแรงทนทาน ทำให้สามารถถอดประกอบได้ง่าย
การบำรุงรักษาและการเปลี่ยนชิ้นส่วนต่างๆ ของตัวกรอง 该设备采用精密且坚固的结构设计，
可实现各类过滤组件的轻松拆卸、维护与更换。
The system includes protective devices to prevent dust and sediment from entering
the motor from the surrounding environment. ระบบนี้มีอุปกรณ์ป้องกันเพื่อป้องกันไม่ให้ฝุ่นละอองและตะกอนเข้าไปภายใน
ขจัดอิทธิพลของสภาพแวดล้อมโดยรอบ 系统配备防护装置，
可防止灰尘与沉积物从周围环境进入电机内部。
The filter cartridge is designed with a pleated structure made from high-precision fabric,
offering high filtration efficiency and easy cleaning. ไส้กรองได้รับการออกแบบให้มีโครงสร้างแบบจีบ ผลิตจากผ้าที่มีความแม่นยำสูง
จึงมีประสิทธิภาพในการกรองสูงและทำความสะอาดง่าย 滤芯采用高精度纤维材料的折叠式结构设计，
具有高过滤效率且易于清洗。
The base components, including valve covers and inlet/outlet sections, are made from PVC,
with optional PP piping support on both sides. ส่วนประกอบพื้นฐาน รวมถึงฝาครอบวาล์วและส่วนทางเข้า/ออก ทำจาก PVC
พร้อมตัวเลือกเสริมเป็นท่อ PP ทั้งสองด้าน 底座组件（包括阀盖及进出口部分）采用 PVC 材料制造，
两侧可选配 PP 管路支撑结构。
Basic filter selection options include various types such as pressure core filters, pressure tube filters,
bellow filters, lock core filters, and filter paper. These options are designed to ensure efficient flow circulation,
operational flexibility, and effective carbon retention mechanisms. The carbon rods and filter cartridges
are also designed for easy handling and operation. ตัวเลือกพื้นฐานในการเลือกตัวกรองประกอบด้วยประเภทต่างๆ เช่น ตัวกรองแกนแรงดัน ตัวกรองท่อแรงดัน
ตัวกรองแบบลูกสูบ ตัวกรองแกนล็อค และกระดาษกรอง ตัวเลือกเหล่านี้ได้รับการออกแบบมาเพื่อให้มั่นใจถึงการไหลเวียนของอากาศที่มีประสิทธิภาพ
ความยืดหยุ่นในการใช้งาน และกลไกการกักเก็บคาร์บอนที่มีประสิทธิภาพ แท่งคาร์บอนและตลับกรอง
ยังได้รับการออกแบบมาเพื่อให้ง่ายต่อการใช้งานและการจัดการอีกด้วย 基本过滤器可提供多种选择，包括压力式滤芯过滤器、压力式滤管过滤器、
波纹过滤器、锁芯过滤器及滤纸等类型。
这些设计可确保高效的流体循环、灵活的操作性能以及有效的活性炭截留机制。
此外，活性炭棒与滤芯也采用便于操作与更换的设计。

Model	KF-101	KF-202	KF-204
Material of drum	PP	PP	PP
Pump Motor 50/60Hz(W)	45	150/180	150/260
Max Temperature(°C)	80	80	80
Filter Material	core type	10"x1	20"x2	20"x4
Tube type	10"x1	20"x2	20"x4
Bellow type	-	-	-
Paper type	-	-	-
Applicabe electrode plated tank (liter)	200	600	800
Filtering capacity (1/min)	15	60	80
Filtering area m²	Core type	0.125	0.5	1
Tube type	0.125	0.5	0.5
Bellow type	-	-	-
Paper type	-	-	-

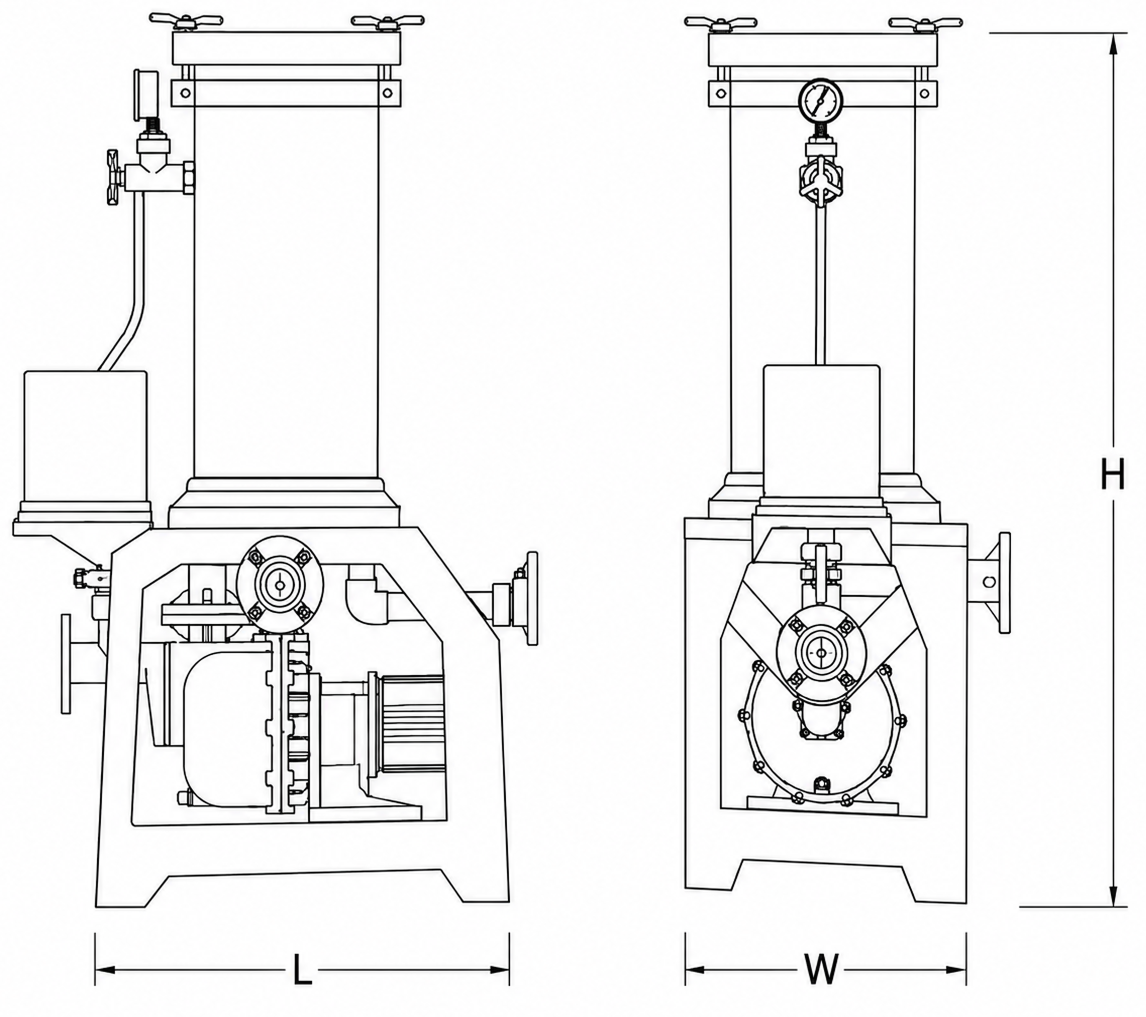

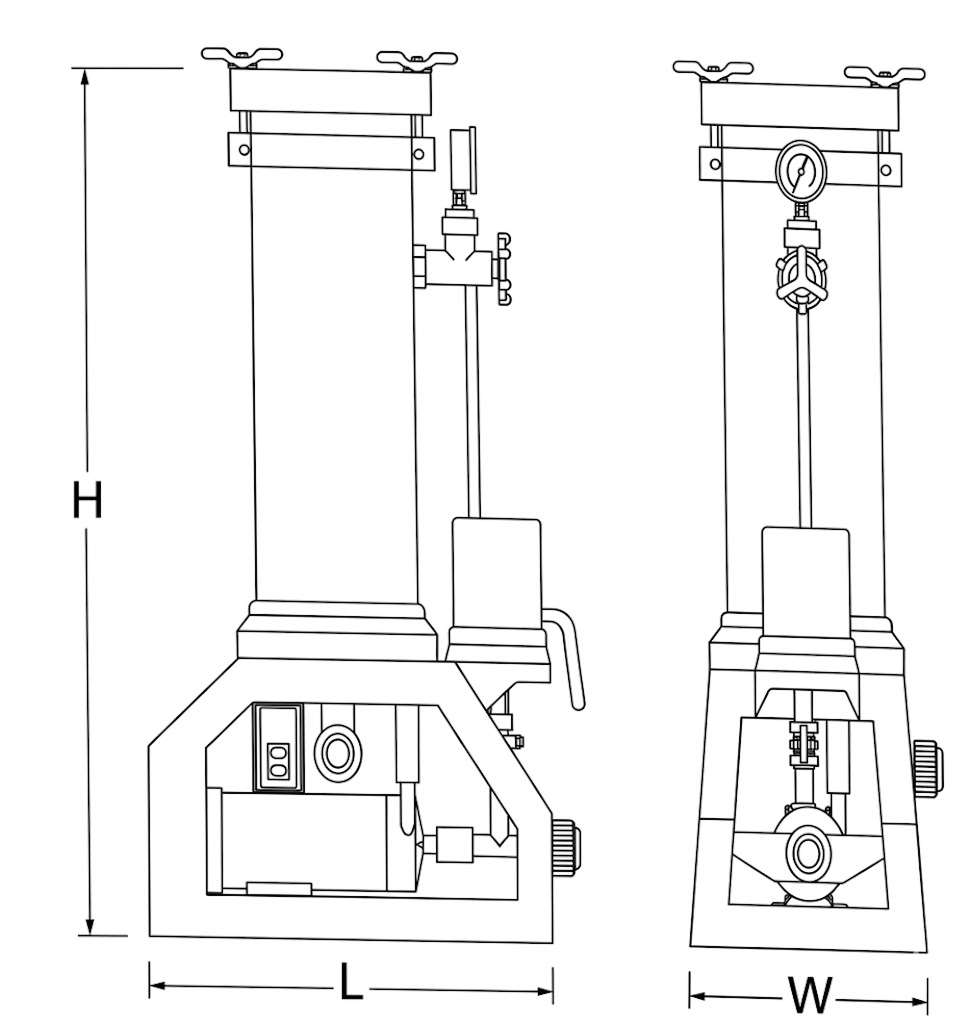

Dimension (mm) Width x Length X hight	310x500x725	310x500x1075	310x500x1075
Inlet/Outlet Size ( ")	3/4"	1"	1"

The filtration system offers versatile operational capabilities, providing multiple filtering options.
It is designed with fundamental filtration knowledge to help users understand the specific characteristics required
for different filtration needs. ระบบการกรองนี้มีคุณสมบัติการใช้งานที่หลากหลาย ให้ตัวเลือกการกรองหลายแบบ
ระบบนี้ได้รับการออกแบบโดยอาศัยความรู้พื้นฐานด้านการกรอง เพื่อช่วยให้ผู้ใช้เข้าใจคุณลักษณะเฉพาะที่จำเป็น
สำหรับความต้องการการกรองที่แตกต่างกัน 此過濾系統功能多樣，提供多種過濾選項。
它的設計是基於基本的過濾知識，旨在幫助使用者了解不同過濾需求所需的具體特性。
The outer structure of the filter unit is manufactured from KRPP plastic reinforced with fiber.
Its key features include high heat resistance and strong resistance to both acids and alkalis. โครงสร้างภายนอกของชุดกรองผลิตจากพลาสติก KRPP เสริมใยไฟเบอร์
คุณสมบัติที่สำคัญ ได้แก่ ทนความร้อนสูงและทนทานต่อกรดและด่างได้ดี 過濾單元的外殼結構採用纖維增強型KRPP塑膠製成。
主要特點包括耐高溫和良好的耐酸鹼性。
In cases where the motor experiences high electrical load (overload) or phase failure (single-phase running),
an automatic power cut-off system can be installed as an additional safety feature. ในกรณีที่มอเตอร์มีภาระทางไฟฟ้าสูงเกินไป (โอเวอร์โหลด) หรือเกิดความผิดพลาดของเฟส (ทำงานด้วยเฟสเดียว)
สามารถติดตั้งระบบตัดไฟอัตโนมัติเป็นคุณสมบัติด้านความปลอดภัยเพิ่มเติมได้ 當馬達遇到高負載（過載）或缺相（單相運轉）時，
可以安裝自動斷電系統作為額外的安全措施。
The unit is engineered with a precise and robust structural design, ensuring easy
disassembly, maintenance, and replacement of various filter components. ตัวเครื่องได้รับการออกแบบโครงสร้างอย่างแม่นยำและแข็งแรงทนทาน ทำให้สามารถถอดประกอบ
บำรุงรักษา และเปลี่ยนชิ้นส่วนตัวกรองต่างๆ ได้อย่างง่ายดาย 該裝置採用精密而堅固的結構設計，確保易於
拆卸、維護和更換各種過濾組件。
The system includes protective devices to prevent dust and sediment from entering
the motor from the surrounding environment. ระบบนี้มีอุปกรณ์ป้องกันเพื่อป้องกันไม่ให้ฝุ่นละอองและตะกอนจากสภาพแวดล้อมโดยรอบเข้าไปในมอเตอร์ 該系統包含保護裝置，可防止灰塵和沈積物從周圍環境進入馬達。
The filter cartridge is designed with a pleated structure made
from high-precision fabric, offering high filtration efficiency and easy cleaning. ไส้กรองได้รับการออกแบบให้มีโครงสร้างแบบจีบที่ทำจากผ้าที่มีความแม่นยำสูง
จึงมีประสิทธิภาพในการกรองสูงและทำความสะอาดง่าย 濾芯採用褶皺結構設計，
由高精度織物製成，過濾效率高，易於清洗。
The base components, including valve covers and inlet/outlet sections,
are made from PVC, with optional PP piping support on both sides. ส่วนประกอบพื้นฐาน ได้แก่ ฝาครอบวาล์วและส่วนทางเข้า/ออก
ทำจาก PVC โดยมีตัวเลือกเสริมเป็นท่อ PP ที่ด้านข้างทั้งสองด้าน 基本組件，包括閥蓋和進/出水段，
採用PVC材質，兩側可選配PP材質管支撐。
Basic filter selection options include various types such as pressure core filters,
pressure tube filters, bellow filters, lock core filters, and filter paper.These options are designed
to ensure efficient flow circulation, operational flexibility, and effective carbon retention mechanisms.
The carbon rods and filter cartridges are also designed for easy handling and operation. ตัวเลือกการเลือกตัวกรองพื้นฐานประกอบด้วยประเภทต่างๆ เช่น ตัวกรองแกนแรงดัน
ตัวกรองท่อแรงดัน ตัวกรองแบบลูกสูบ ตัวกรองแกนล็อค และกระดาษกรอง ตัวเลือกเหล่านี้ได้รับการออกแบบมาเพื่อ
ให้มีการไหลเวียนของอากาศที่มีประสิทธิภาพ ความยืดหยุ่นในการใช้งาน และกลไกการกักเก็บคาร์บอนที่มีประสิทธิภาพ
แท่งคาร์บอนและตลับกรองยังได้รับการออกแบบมาเพื่อให้ง่ายต่อการใช้งานและการจัดการ 基本過濾器選擇包括多種類型，例如壓力芯過濾器、
壓力管過濾器、波紋管過濾器、鎖心過濾器和濾紙。這些過濾器旨在
確保高效率的流體循環、操作靈活性和有效的碳截留機制。
碳棒和濾芯的設計也方便操作和使用。

Model	KF-101	KF-202	KF-204
Material of drum	PP	PP	PP
Pump Motor 50/60Hz(W)	1	1	2
Max Temperature(°C)	80	80	80
Filter Material	core type	20"x6	20"x8	20"x8
Tube type	20"x6	20"x8	20"x8
Bellow type	1 set	1 set	1 set
Paper type	1 set	1 set	1 set
Applicabe electrode plated tank (liter)	1000-2000	1500-2000	1500-2500
Filtering capacity (1/min)	150	180	220
Filtering area m²	Core type	1.5	2	2
Tube type	0.7	0.9	0.9
Bellow type	1.1	1.7	1.7
Paper type	-	-	-

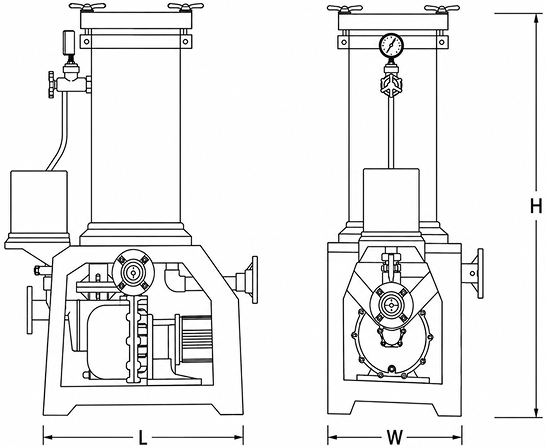

Dimension (mm) Width x Length X hight	485x785x1425	485x785x1425	485x785x1425
Inlet/Outlet Size ( ")	1 1/2"	1 1/2"	1 1/2"

A versatile filter provides outstanding performance. Choice of various filtering elements
to meet specific filtering requirements. ตัวกรองอเนกประสงค์ให้ประสิทธิภาพที่ยอดเยี่ยม สามารถเลือกองค์ประกอบการกรองได้หลากหลาย
เพื่อตอบสนองความต้องการการกรองเฉพาะด้าน 多功能过滤器提供卓越性能。可选择多种过滤元件
以满足不同的过滤需求。
The filter body is injection molded from FRPP plastic steel.
Featuring high temperature resistance and acid/alkaline resistance. ตัวกรองผลิตจากพลาสติกเหล็ก FRPP โดยวิธีการฉีดขึ้นรูป
มีคุณสมบัติทนต่ออุณหภูมิสูงและทนต่อกรด/ด่าง 过滤器本体采用 FRPP 塑钢一体注塑成型。
具备耐高温及耐酸碱性能。
In the event of motor overload or single phase running.
Power shut off automatically. ในกรณีที่มอเตอร์ทำงานเกินกำลังหรือทำงานด้วยเฟสเดียว
ระบบจะตัดไฟโดยอัตโนมัติ
当电机过载或发生缺相运转时。
电源将自动切断。
Humanified design with modular structure ensure 100% interchange ability.
Easy to change for various filtering elements. การออกแบบที่คำนึงถึงผู้ใช้งานด้วยโครงสร้างแบบโมดูลาร์ช่วยให้สามารถเปลี่ยนชิ้นส่วนได้ 100%
เปลี่ยนชิ้นส่วนกรองต่างๆ ได้ง่าย 人性化模块化设计，确保 100% 互换性。
可轻松更换各种过滤元件。
Motor guard avoids corrsion in acid environment. แผ่นป้องกันมอเตอร์ช่วยป้องกันการกัดกร่อนในสภาพแวดล้อมที่เป็นกรด 电机保护罩可防止在酸性环境中发生腐蚀。
The core filtering with bellow shaped filtering cloth provides high precision with wide area filtering.
High efficiency. Easy to operate and clean. ระบบกรองหลักที่ใช้ผ้ากรองรูปทรงคล้ายลูกสูบ ให้ความแม่นยำสูงและครอบคลุมพื้นที่การกรองกว้าง
ประสิทธิภาพสูง ใช้งานและทำความสะอาดง่าย 采用风琴式滤布核心过滤，具备高精度与大面积过滤效果。
高效率，且操作与清洗简便。
Furnished with 1 bottom or check valve, 1 PVC, 1 set PVC inlet/outlet or PP flange. มาพร้อมกับวาล์วกันกลับหรือวาล์วก้นบ่อ 1 ตัว, ท่อ PVC 1 ตัว, ชุดทางเข้า/ออก PVC 1 ชุด หรือหน้าแปลน PP 1 ชุด 配备 1 个底阀或止回阀、1 个 PVC，以及 1 组 PVC 进出口或 PP 法兰。
Various filter elements for choice. Pressure core filter. Pressure tube filter,
bellow filter,core filter, filter paper. Also available to fit self-circulation circuit,
active carbon treatment device/ active carbon shaft with core. Easy to operate. มีไส้กรองให้เลือกหลากหลายชนิด ไส้กรองแกนแรงดัน ไส้กรองท่อแรงดัน
ไส้กรองแบบลูกสูบ ไส้กรองแกน ไส้กรองกระดาษ นอกจากนี้ยังมีแบบที่ใช้กับวงจรหมุนเวียนเองได้
อุปกรณ์บำบัดด้วยถ่านกัมมันต์/เพลาถ่านกัมมันต์พร้อมแกน ใช้งานง่าย 提供多种过滤元件可供选择，包括压板式滤芯、压力管式滤芯、
风琴式过滤器、滤芯过滤器及滤纸。亦可搭配自循环回路、
活性炭处理装置／带滤芯活性炭棒使用，操作简便。

Component ส่วนประกอบ 组件

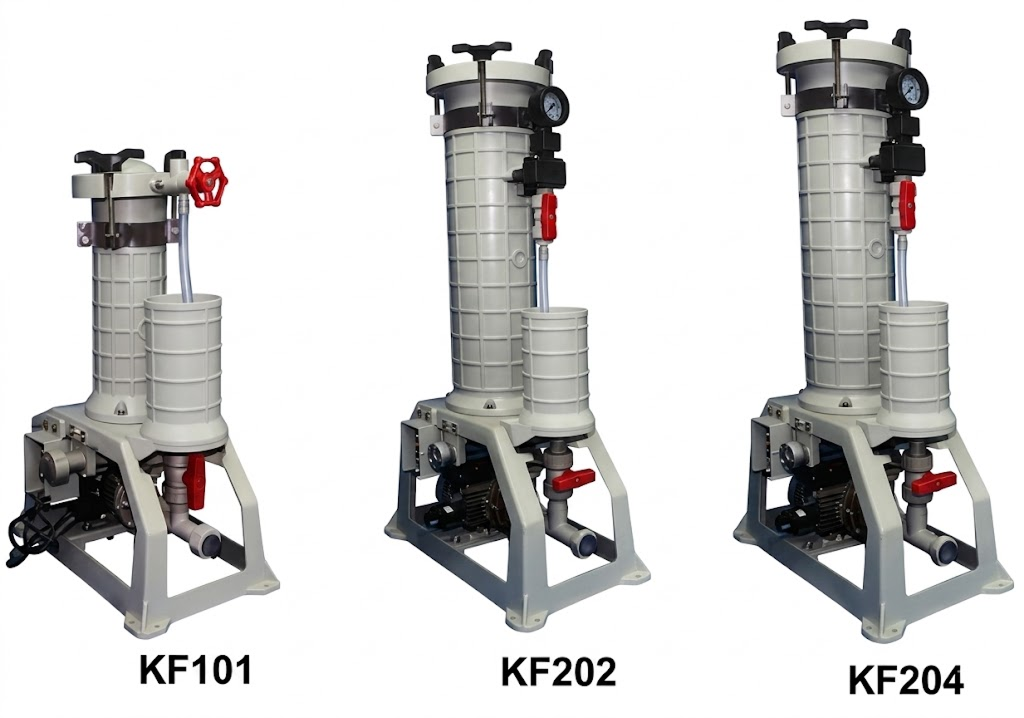

KF-101,KF-202,KF-204 KF-101,KF-202,KF-204 KF-101,KF-202,KF-204

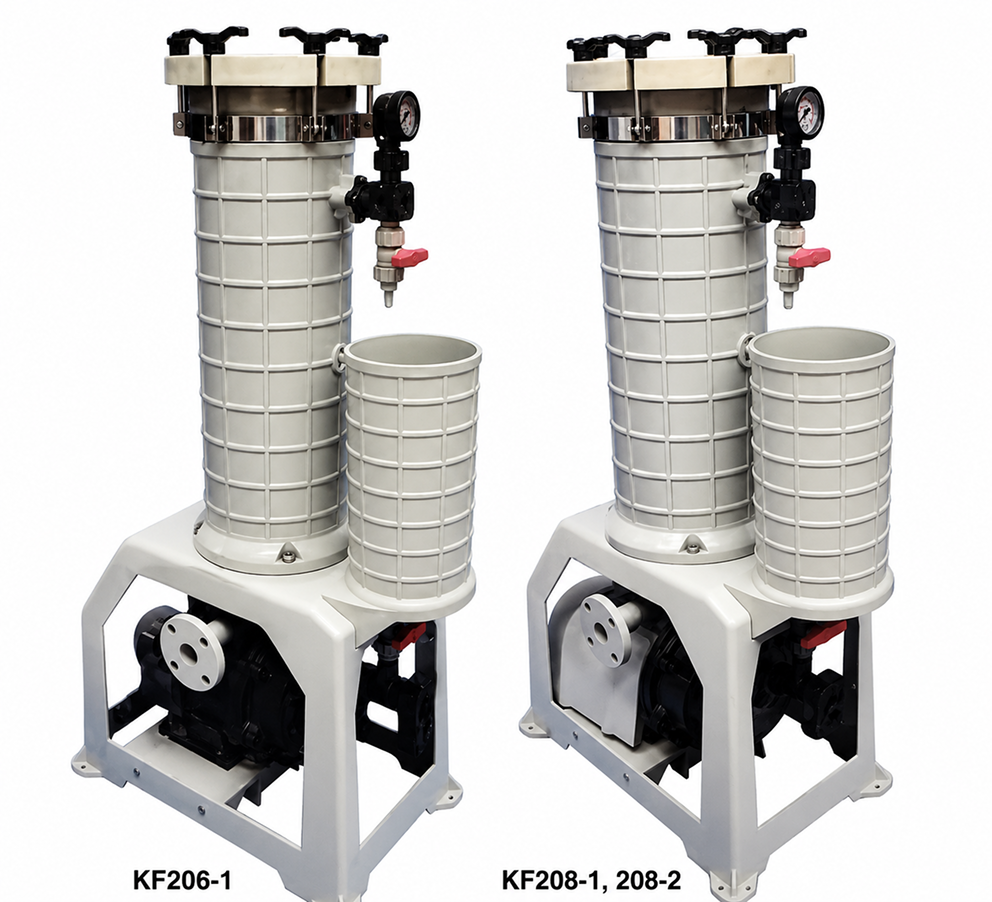

KF-206-1,KF-208-1,KF-208-2 KF-206-1,KF-208-1,KF-208-2 KF-206-1,KF-208-1,KF-208-2

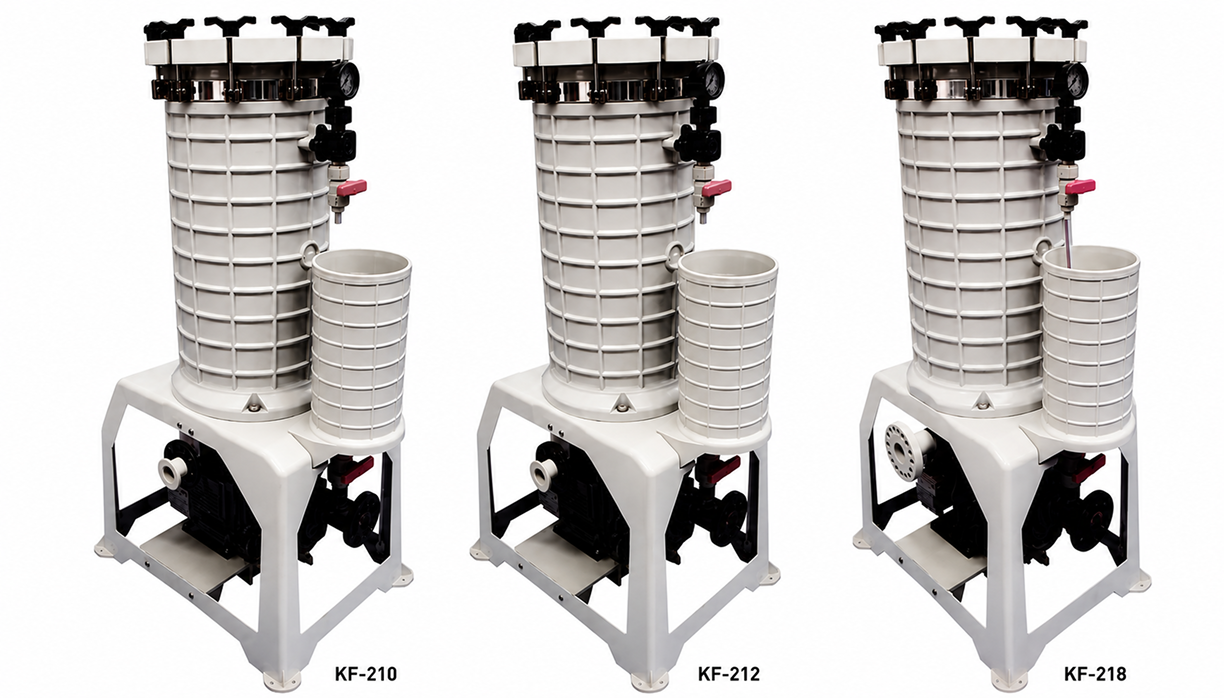

KF-210,KF-212,KF-218 KF-210,KF-212,KF-218 KF-210,KF-212,KF-218

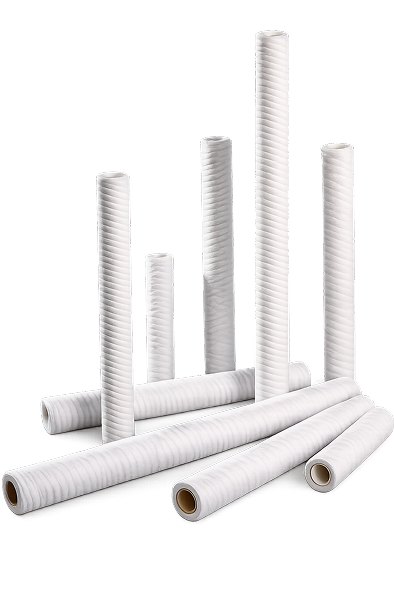

Filter Core แกนกรอง 濾芯
