Component ส่วนประกอบ 组件

Chemical_pump_component
Chemical_pump_motor
Superior quality of pump body.
One piece injected without welding. ตัวปั๊มคุณภาพเยี่ยม
ขึ้นรูปชิ้นเดียวด้วยการฉีดขึ้นรูปโดยไม่ต้องเชื่อม 泵体品质卓越。
一体注塑成型，无焊接结构。
Internal Pump Stainless steel shaft coated with teflon corrosive fluid resistance Superior suction lifting capability up to 6 meters. To make pumping easier, a flap valve may install to keep the pump primed and also to prevent back flow when pump stop. High quality seal fully prevents external flushing problem. เพลาเหล็กสแตนเลสเคลือบด้วย ความต้านทานของเทฟลอนต่อ ของเหลวกัดกร่อน การยกด้วยระบบดูดที่เหนือกว่า สามารถใช้งานได้ไกลถึง 6 เมตร ช่วยให้การปั๊มง่ายขึ้น มีแผ่นปิด วาล์วอาจติดตั้งเพื่อคงไว้ซึ่ง ปั๊มพร้อมใช้งานแล้ว และเพื่อ ป้องกันการไหลย้อนกลับเมื่อปั๊มหยุดทำงาน ซีลคุณภาพสูงป้องกันได้อย่างสมบูรณ์ ปัญหาการล้างภายนอก 不锈钢轴表面涂覆特氟龙， 具有耐腐蚀液体性能。 卓越的吸上能力，最高可达 6 米 为了使泵送更加容易 可安装止回阀（Flap Valve） 以保持泵内充液状态， 并在水泵停止时防止液体回流。 高品质密封设计， 可完全防止外部泄漏问题。

KPI Series Type KPI Series Type KPI Series Type

Connecting and Self-priming Chemical Pump ปั๊มเคมีแบบต่อเชื่อมและดูดเองได้ 自吸式化工泵连接系统

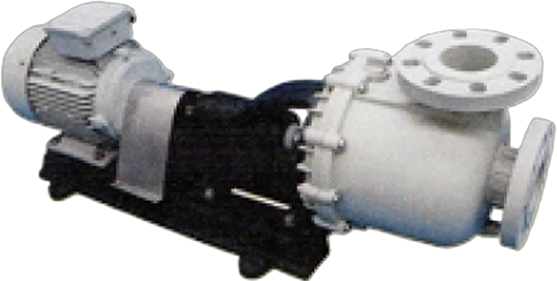

KPI front

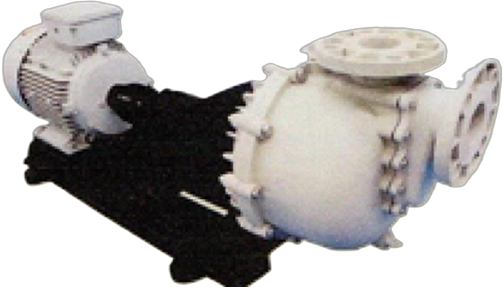

KPI back
KPI score detail

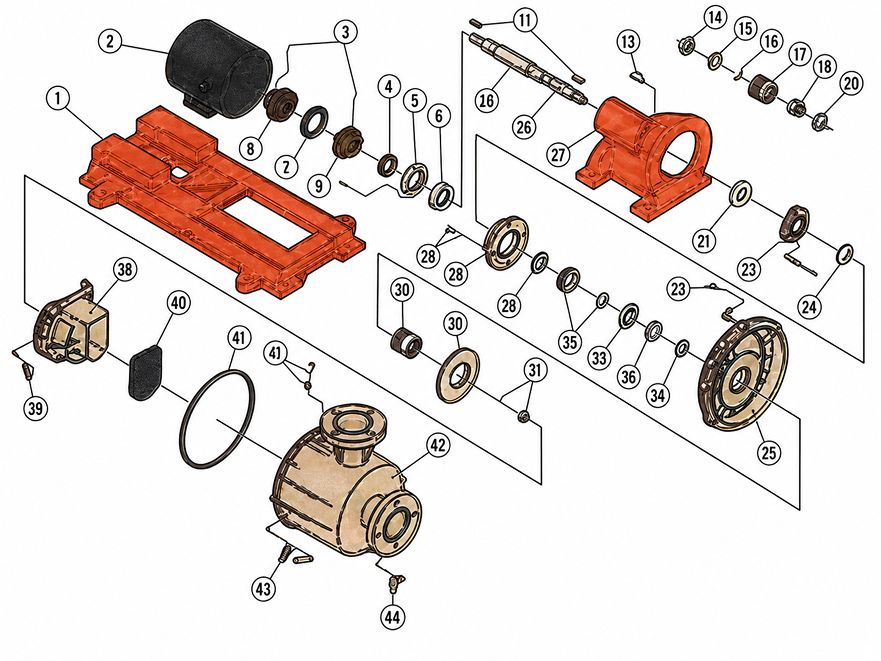

KPI series Construction KPI series Construction KPI series Construction

In-outlet :1 1/2”, 2” Horse power: 1-5HP ขนาดช่องต่อเข้า: 1 1/2”, 2” กำลังมอเตอร์: 1-5 แรงม้า 进出口径：1 1/2” 、2” 马力：1–5HP
Chemical_pump_component
In-outlet :3” Horse power: 5-10HP ช่องเสียบ: 3 นิ้ว กำลังม้า: 5-10 แรงม้า 进出口径：3” 马力：5–10HP
Chemical_pump_component
NO Description คำอธิบาย 说明 Material วัสดุ 材料
1 motor motor 马达
2 base frame base frame 底座框架 FC, FRPP
3 rear cover rear cover rear cover 后盖 FRPP, CFRPP, PVDF
4 rear cover O-ring rear cover O-ring 后盖O型圈 NBR, EPT, VITON
5-1 shaft sleeve shaft sleeve 轴套 TEFLON
5-2 shaft sleeve shaft sleeve 轴套 SUS
5-3 shaft nut shaft nut 轴螺母 SUS
5-4 shaft key shaft key 轴键 SUS
6 main body ลำตัวหลัก 泵体 FRPP, CFRPP, PVDF
7 seal cover and O-ring seal cover และ O-ring 密封盖及O型圈 FRPP, CFRPP, PVDF, NBR, VITON
8 stationary ring and O-ring stationary ring และ O-ring 固定环及O型圈 PPS, PVDF, VITON, NBR
9 front seal stationary ring และ O-ring 前密封件 TEFLON
9-1 rotational ring rotational ring 旋转环 CARBON, SIC
9-2 teflon bellows teflon bellows 铁氟龙波纹管 TEFLON
9-3 spring spring 弹簧 SUS, HC
9-4 front O-ring front O-ring 前O型圈 NBR, VITON
9-5 packing packing 密封垫片 NBR, VITON
9-6 rear O-ring rear O-ring 后O型圈 NBR, VITON
10 seal stationary ring and O-ring seal stationary ring และ O-ring 密封固定环及O型圈 CERAMIC, SIC, NBR, VITON
11 impeller impeller 叶轮 FRPP, CFRPP, PVDF
12 check cover check cover 止回盖 FRPP, PVDF, NBR, VITON
13 impeller nut and O-ring impeller nut และ O-ring 叶轮螺母及O型圈 FRPP, DFRPP, PVDF
13S check cover nut check cover nut 止回盖螺母 SUS
14 check valve check valve 止回阀 NBR, EPT, VITON, TEFLON
15 water filling cap and O-ring water filling cap และ O-ring 注水盖及O型圈 FRPP, CFRPP, PVDF, VITON, NBR
16 self-priming barrel self-priming barrel 自吸桶 FRPP, CFRPP, PVDF
16S self-priming barrel nut and O-ring self-priming barrel nut และ O-ring 自吸桶螺母及O型圈 PVDF, FRPP, VITON
17 self-priming packing self-priming packing 自吸密封垫片 NBR, EPT, VITON
18 frame frame 机架 FC
19 coupling coupling 联轴器 FC
20 coupling rubber coupling rubber 联轴器橡胶 NBR

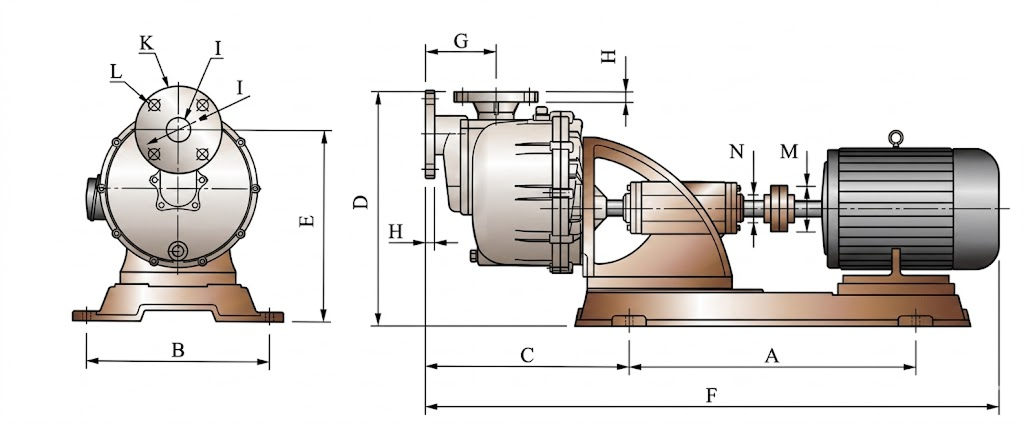

Dimension Drawing แบบร่างแสดงขนาด 外形尺寸图
Chemical_pump_component
KPI50052H
ModelABCDEFG HIJKLMN
KPI-50052H500312370388312 106513417Ø120Ø50Ø154Ø20Ø28Ø24

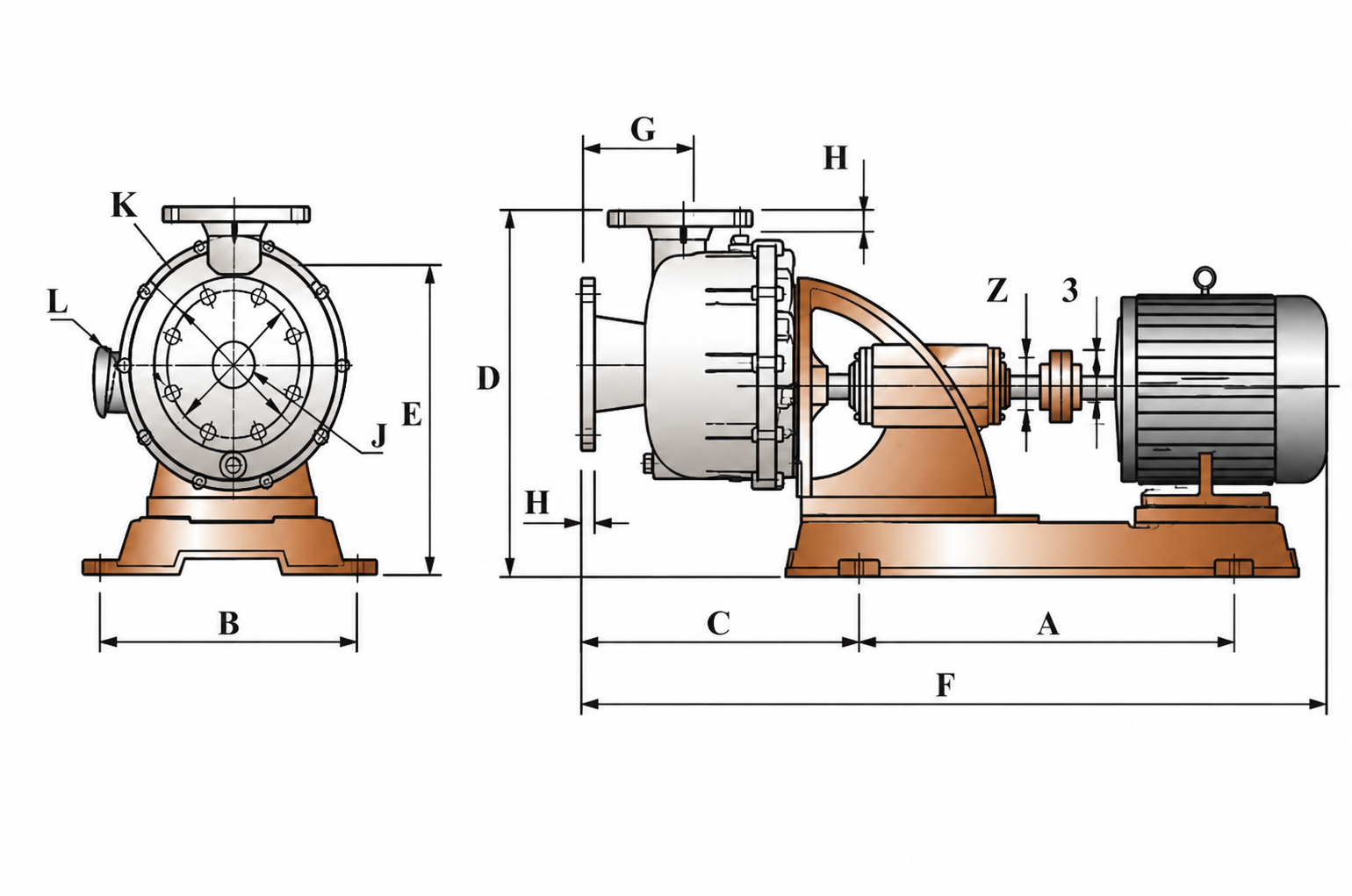

Chemical_pump_component
KP175052H/KPI75072H/KPI750102H

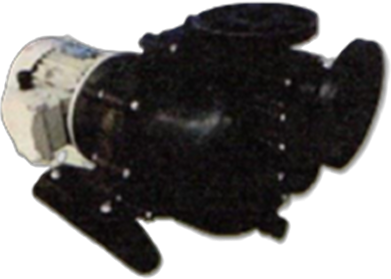

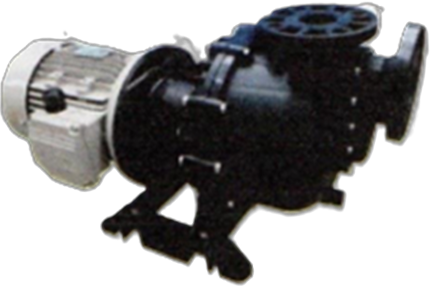

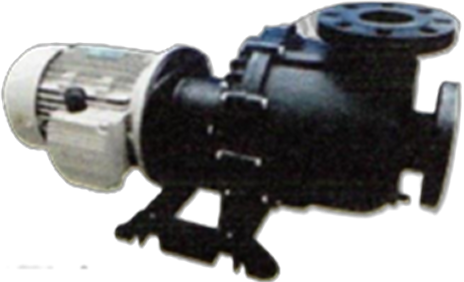

KPP Series Type KPP Series Type KPP Series Type

In-outlet : 3 “
Horse power : 5HP ช่องเสียบ: 3 นิ้ว
กำลังม้า: 5 แรงม้า 进出口口径：3英寸
马力：5HP

In-outlet : 2 “
Horse power : 5HP ช่องเสียบไฟเข้า : 2 นิ้ว
กำลังเครื่องยนต์ : 5 แรงม้า 进出口口径：2英寸
马力：5HP

In-outlet : 1(1/2)“,2” “
Horse power : 1/2~3HP ช่องต่อเข้า : 1(1/2)“,2” “
กำลังม้า : 1/2~3 แรงม้า 进出口口径：1½英寸、2英寸
马力：1/2～3HP

In-outlet : 1 1/2” , 2” Horse power: 1/2 -3HP ช่องต่อเข้า: 1 1/2” , 2” กำลังมอเตอร์: 1/2 - 3 แรงม้า 进出口口径：1½英寸、2英寸马力：1/2～3HP

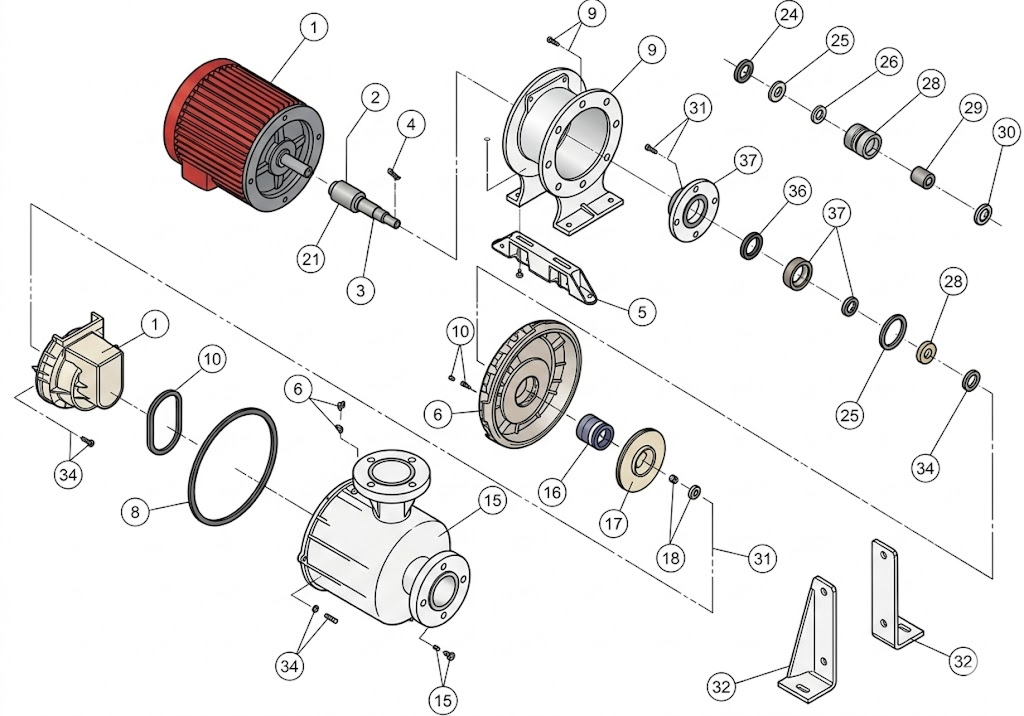

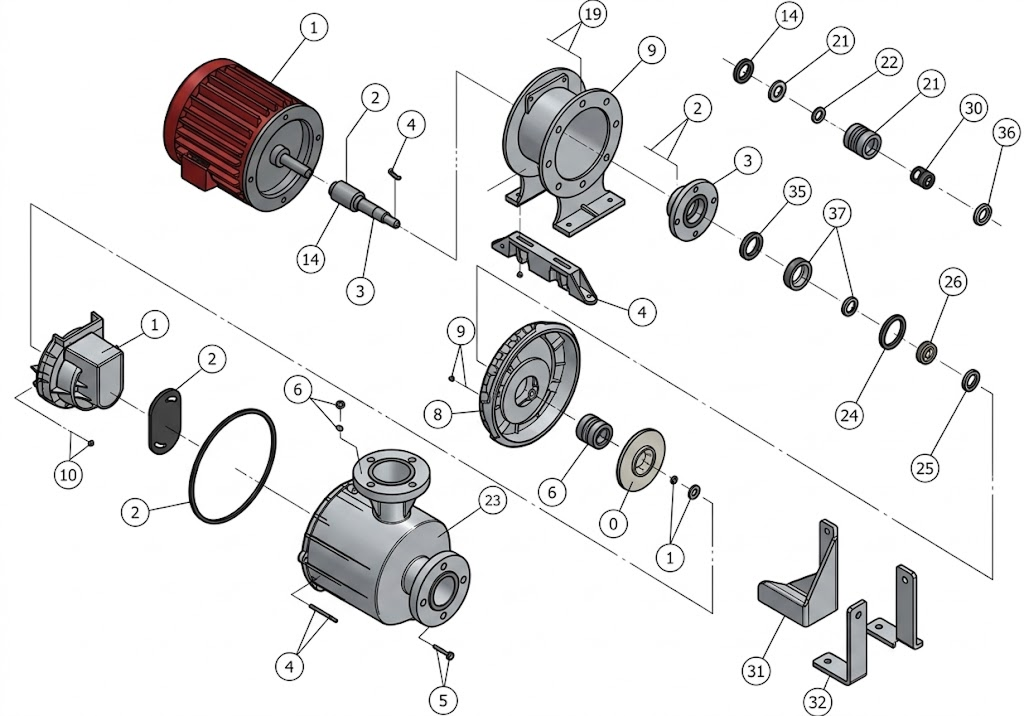

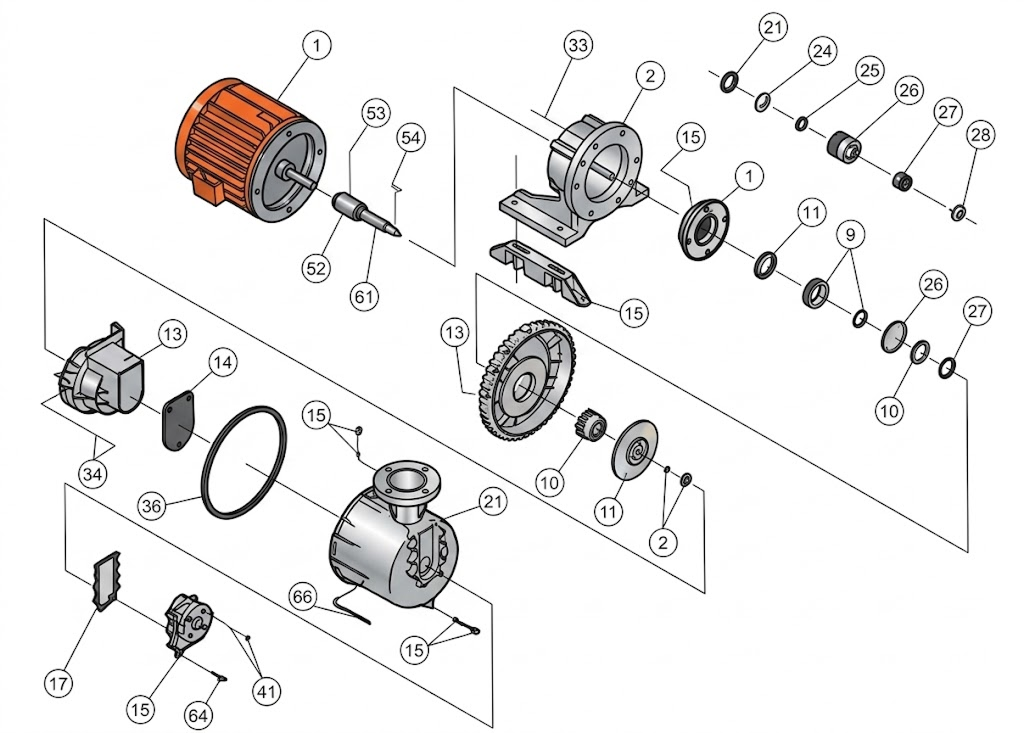

In_outletKPP1
In_outletKPP1
In_outletKPP1
NO. Description คำอธิบาย 说明 Material วัสดุ 材料
1 Material วัสดุ 材料
2 base frame base frame 底座框架 FC, FRPP
3 Rear cover Rear cover 后盖 FRPP, CFRPP, PVDF
4 Rear cover O-ring Rear cover O-ring 后盖O型圈 NBR, EPT, VITON
5-1 shaft sleeve shaft sleeve shaft sleeve 轴套 TEFLON
5-2 shaft sleeve shaft sleeve shaft sleeve 轴套 SUS
5-3 shaft nut shaft nut 轴螺母 SUS
5-4 shaft key shaft key 轴键 SUS
6 main body main body 主体 FRPP, CFRPP, PVDF
7 seal cover and O-ring seal cover และ O-ring 密封盖及O型圈 FRPP, DCRPP, PVDF / NBR, VITON
8 Stationary ring and O-ring Stationary ring และ O-ring 静环及O型圈 PPS, PVDF, VITON
9 Front seal Front seal 前密封 TEFLON
9-1 Rotational ring Rotational ring 动环 CARBON, SIC
9-2 Teflon bellows Teflon bellows 聚四氟乙烯波纹管 TEFLON
9-3 Spring Spring 弹簧 SUS, HC
9-4 Front O-ring Front O-ring 前端O型圈 NBR, VITON
9-5 packing packing 填料 NBR, VITON
9-6 Rear O-ring Rear O-ring 后端O型圈 NBR, VITON
10 Seal stationary ring and Oring Seal stationary ring และ Oring 密封静环及O型圈 CERAMIC, SIC, NBR, VITON
11 Impeller Impeller 叶轮 FRPP, CFRPP, PVDF
12 Impeller nut and O-ring Impeller nut และ O-ring 叶轮螺母及O型圈 FRPP, PVDF, NBR, VITON
13 Check cover Check cover 检修盖 FRPP, CFTPP, PVDF
13S Check cover nut Check cover nut 检修盖螺母 SUS
14 Check valve Check valve 止回阀 NBR, EPT, VITON, TEFLON
15 Water filling cap and O-ting Water filling cap และ O-ting 注水盖及O型圈 FRPP, CFRPP, PVDF, VITON
16 Self-priming barrel Self-priming barrel 自吸桶 FRPP, CFRPP, PVDF
16S Self-priming barrel nut and O-ring Self-priming barrel nut และ O-ring 自吸桶螺母及O型圈 PVDF, FRPP, VITON
17 Self-priming packing Self-priming packing 自吸填料 NBR, EPT, VITON
18 Frame Frame 机架 FRPP

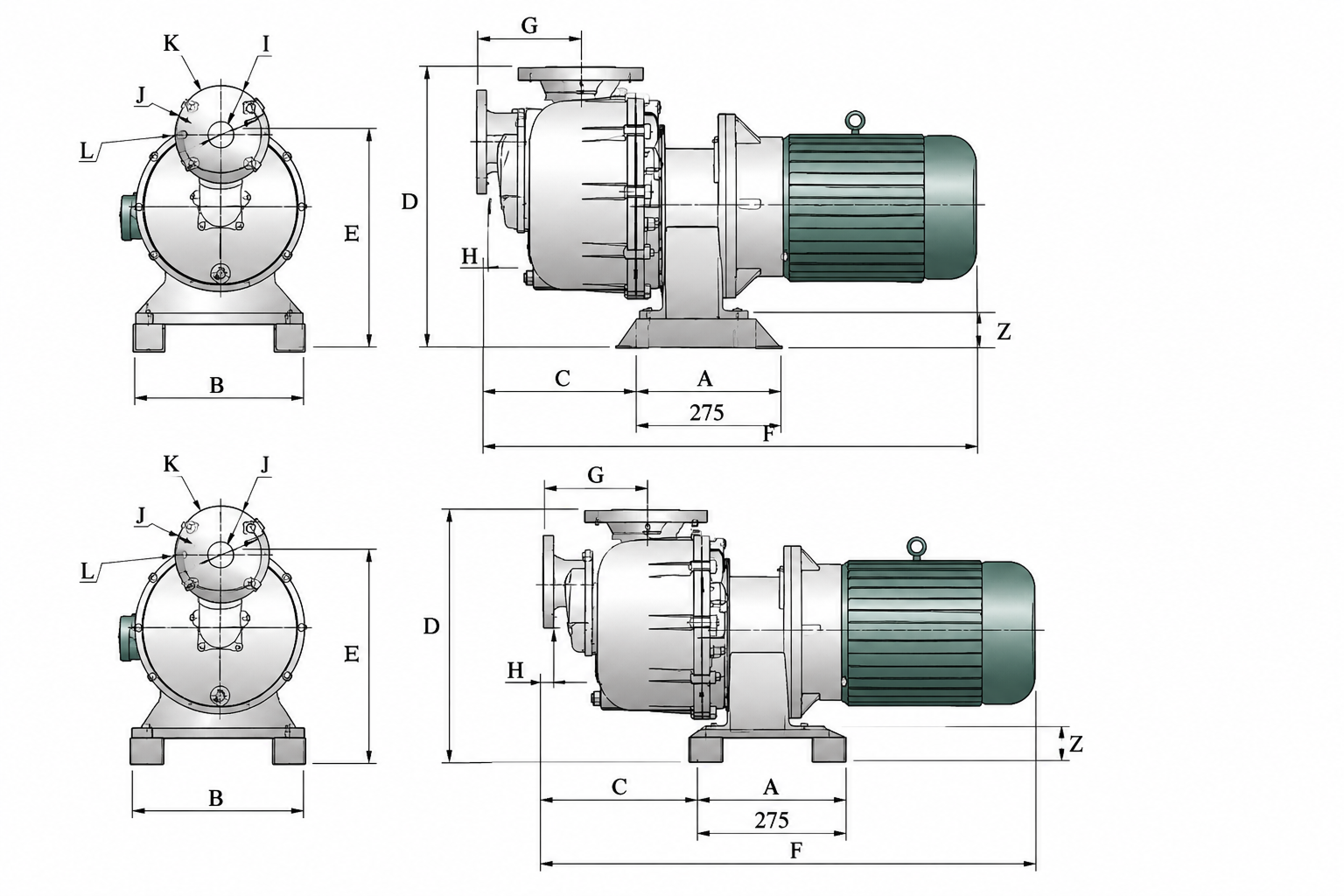

KPP_dimension
KPP40012H/KPP40022H/KPP50032H
Dimension Table Dimension Table 尺寸表
ModelABCD EFGHIJKL
KPP-40012H142.5220320322 248642132 16Ø105Ø40Ø140.5Ø20
KPP-40022H142.5220320 322248660132 16Ø105Ø40Ø140.5Ø20
KPP-50032H142.5220320 322250683134 17Ø120Ø50Ø154Ø20

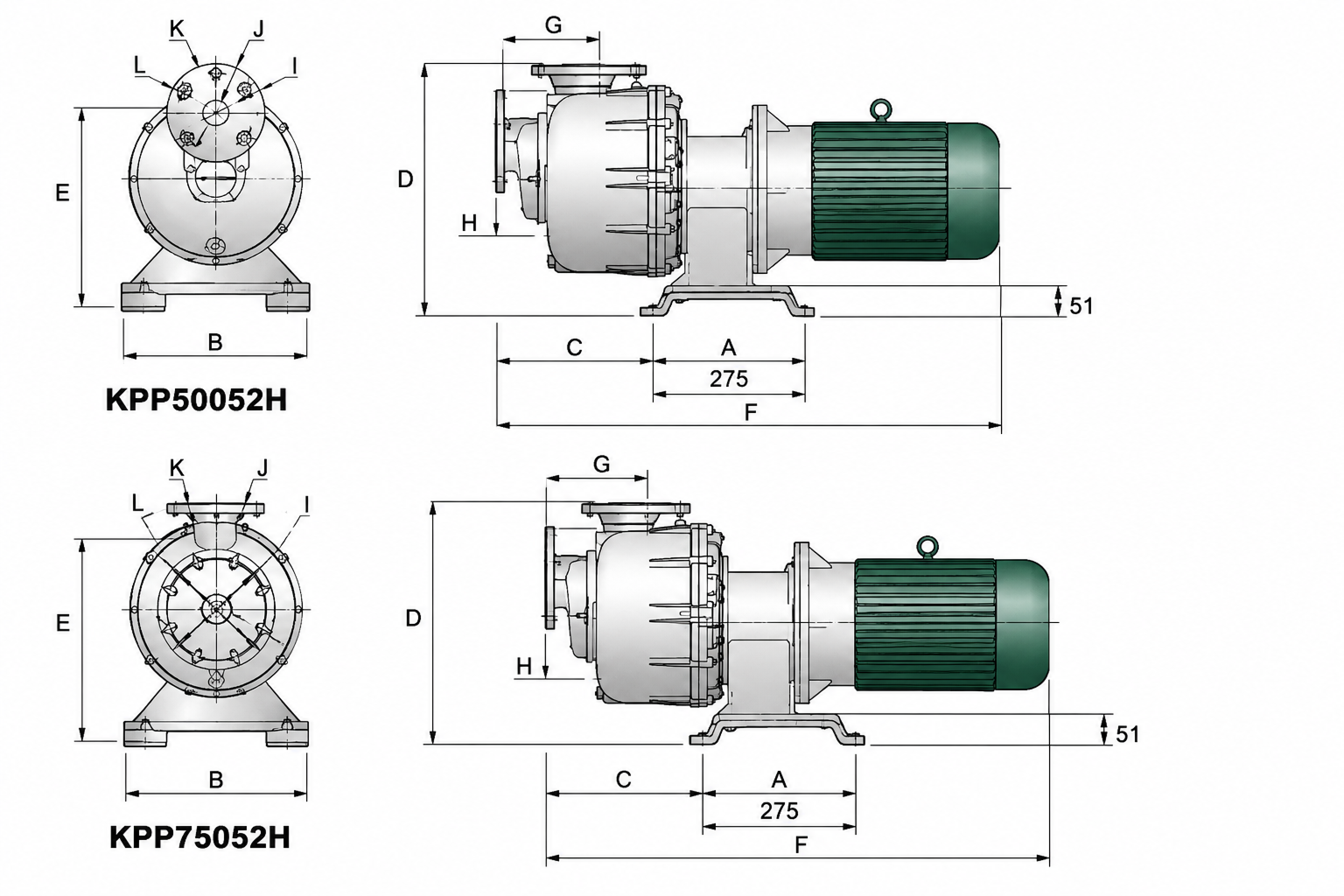

KPP_dimension
Dimension Table Dimension Table 尺寸表
ModelABCD EFGHIJKL
KPP-50052H150210275370 29275213217Ø120Ø50 Ø154Ø20
KPP-75052H150210310 37328579511525 Ø152Ø75Ø191Ø25

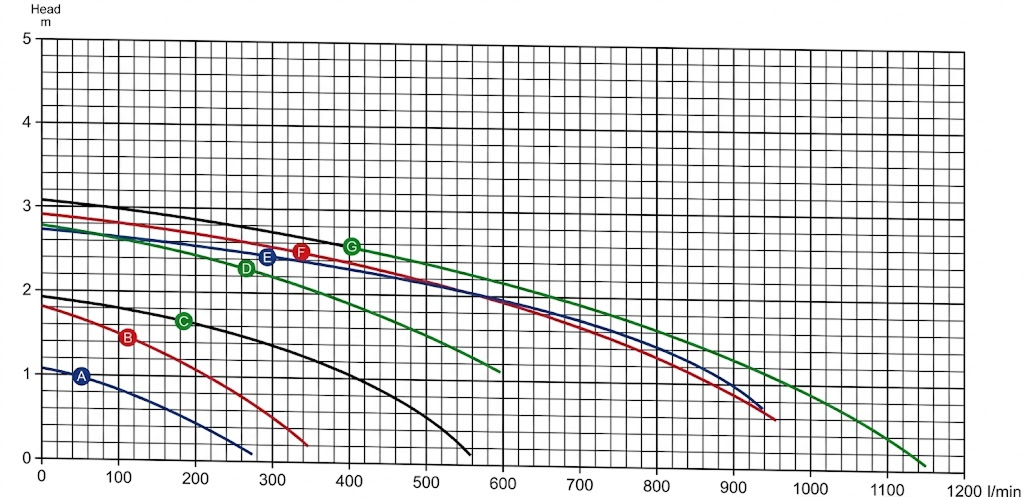

Performance curve & Specification Table กราฟแสดงประสิทธิภาพและตารางข้อมูลจำเพาะ 性能曲线及规格表

(50HZ)
Tech_curve
Type ประเภท 类型 Model โมเดล 型号 Curves No. Curves No. 曲线编号 In-outlet
dimension (M/M) ขนาดช่องเสียบ (มม./มม.) 进出口尺寸（毫米） 		Motor Motor 电机 Head (M) Head (M) 扬程（米） Capacity (L/MIN) ความจุ (ลิตร/นาที) 流量（升/分钟） Max head (M) Max head (เมตร) 最大扬程（米） Max capacity (L/MIN) ความจุสูงสุด (ลิตร/นาที) 最大流量（L/min）
Phase Phase 相数 Polarity ขั้ว 极性 HP
KPP40012HA40/403Ø21615011280
KPP40022HB40/403Ø221023018350
KPP50032HC50/503Ø231335019560
KPP/KPI50052HD50/503Ø252235027600
KPP/KPI75052HE75/753Ø252155027940
KPI75072HF75/753Ø2 7 1/22058029980
KPI75102HG75/753Ø 21020660301150

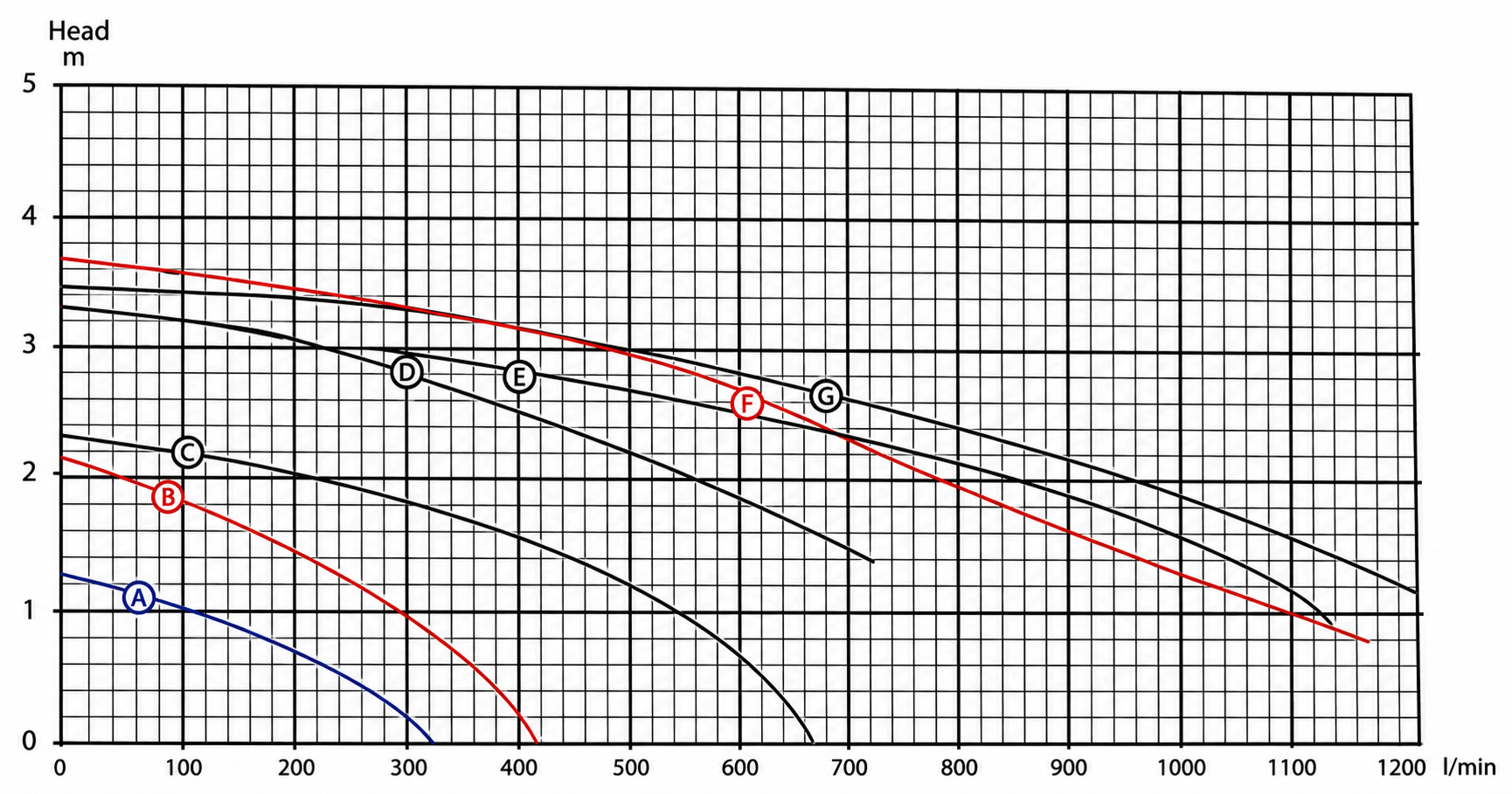

(60HZ)
Tech_curve
Type ประเภท 类型 Model โมเดล 型号 Curves No. Curves No. 曲线编号 In-outlet
dimension (M/M) ขนาดช่องเสียบ (มม./มม.) 进出口尺寸（毫米） 		Motor Motor 电机 Head (M) Head (M) 扬程（米） Capacity (L/MIN) ความจุ (ลิตร/นาที) 流量（升/分钟） Max head (M) Max head (เมตร) 最大扬程（米） Max capacity (L/MIN) ความจุสูงสุด (ลิตร/นาที) 最大流量（L/min）
Phase Phase 相数 Polarity ขั้ว 极性 HP
KPP40012HA 40/403Ø21818013336
KPP40022HB40/403Ø22 1228022420
KPP50032HC50/503Ø23 1833023670
KPP/KPI50052HD50/503Ø25 2442033720
KPP/KPI75052HE75/753Ø25 25600331120
KPI75072HF75/753Ø27 1/2 22660351160
KPI75102HG75/753Ø210 24780371380

Pump Application Examples ตัวอย่างการใช้งานปั๊ม 泵应用实例

application_1 Application spray pump etching The hightest level. Check valve Strainer การกัดกรด ด้วยปั๊มพ่น ระดับสูงสุด วาล์วกันกลับ ตะแกรงกรอง 喷淋蚀刻 泵应用 最高液位 止回阀 过滤器
>
application_1 Application for cleaning tower. The hightest level. Check valve Strainer การกัดกรด ด้วยปั๊มพ่น ระดับสูงสุด วาล์วกันกลับ ตะแกรงกรอง 喷淋蚀刻 泵应用 最高液位 止回阀 过滤器
>
application_1 For cleaning waste gas. Filling water hole The highest level. 80CM. สำหรับทำความสะอาด ก๊าซเสีย ช่องเติมน้ำ ระดับสูงสุด 80CM. 用于废 气净化 加水孔 最高液位 80厘米
>
application_1 Install outside of tank 5m Check valve The heighest level. ติดตั้ง ด้านนอกถัง 5m วาล์วกันกลับ ระดับสูงสุด 安装在槽 体外部 5米 止回阀 最高液位
>
application_1 Special application for liquid interchange. The heighest level. Check valve Check valve 5m The heighest level. การใช้งานพิเศษสำหรับการแลกเปลี่ยนของเหลว ระดับสูงสุด วาล์วกันกลับ วาล์วกันกลับ 5m ระดับสูงสุด 适用于液体输送转换的特殊用途 最高液位 止回阀 止回阀 5米 最高液位
Typical Applications การใช้งานทั่วไป 典型应用

Corrosion resistance chart แผนภูมิความต้านทานการกัดกร่อน 耐腐蚀性能表

= Excellent   = Good    = Not good    = bad   = ยอดเยี่ยม   = ดี   = ไม่ดี    = แย่   = 优良   = 良好   = 较差   = 不良  
Chemical name ชื่อสารเคมี 化学名称 Concentration% ความเข้มข้น% 浓度% Temperature °C อุณหภูมิ °C 温度（℃） Body material วัสดุตัวถัง 泵体材质 Seal material วัสดุปิดผนึก 密封材质 Rubber material วัสดุยาง 橡胶材质
FRPP CFRPP PVDF Ceramic Carbon SiC NBR EPT VITON
H₂SO₄
Sulfuric acid 		30 40
60
80
60 95
40
60
80
95
98 40
60
HCL
Hydrochloric acid		 15 40
60
80
32 40
60
80
CrO₃
Chromic acid		 20 40
60
80
HNO₃
Nitric acid		 20 40
60
80
50 40
60
H₃PO₄
Phosphoric acid		 25 40
60
80
50 40
60
80
NaOCI
Sodium Hypochiorite		 10 40
60
80
CH₃COOH
Acetic acid		 25 40
60
80
HF
Hydrofluoric		 25 40
60
80
HCl+HNO₃
Aguaregia		 3:1 40
60
80
H₂O₂
Hydrogen Peroxide		 10 40
60
80
NaOH
Caustic soda		 45 40
60
80
FeCI
Ferric chloride		 40
60
80
Zn (CN)₂
Copper Cyanide		 40
60
NiSO₄
Nickel Sulfate		 40
60
